Değişik UPS topolojileri değişen seviyelerde koruma sağlar. Sistemin ihtiyaçlarına hangisinin daha iyi cevap vereceğine karar vermeniz için bir çok faktörü değerlendirmeniz gerekir. Bunlar arasında, sistemin ihtiyacı olan güvenilirlik seviyesi, bulunabilirlik, korunacak olan ekipmanın tipi ve uygulama ya da ortam bulunmaktadır. Aşağıda göreceğiniz en yaygın topolojilerin hepsi BT ekipmanlarının giriş akımı gereksinimlerine cevap vermekle birlikte, nasıl çalıştıkları, frekans ve aküye bağlı kalma süreleri konusunda önemli farklar bulunmaktadır.
Sessizce (Pasif) bekleyen topoloji (off-line) PC’leri, gücün kaybına, gücün düşmesi ve yükselmesine karşı korumak için kullanılır. Normal çalışma durumunda, UPS elektriği doğrudan doğruya şebekeden filtreleyerek fakat aktif dönüşüm yapmadan verir. Akü, ana şebeke tarafından şarj olur. Ne zaman ki elektrik kesilir veya dalgalanma olur, o zaman UPS aküden dengeli bir enerji sağlamaya başlar. Bu topoloji, düşük maliyetlidir ve ofis ortamları için yeterli koruma sağlar. Buna karşılık, pasifte bekleyen topoloji sık sık elektrik kesilmelerinin olduğu, endüstriyel alanlar gibi düşük kaliteli enerji girişi olduğu ortamlar için uygun değildir.
Line interaktif topoloji şirket ağlarını ve bilgi işlem uygulamalarını güç kesintilerine, düşmelerine ve yükselmelerine, düşük ve yüksek voltajlara karşı korumada kullanılır. Normal çalışma durumunda, cihaz bir mikro işlemci tarafından kontrol edilir ve şebekeden beslenen enerjinin kalitesi sürekli olarak gözlemlenir. Dalgalanma olduğunda hemen tepki verir. Voltaj kompanzasyon devresi, dalgalanmaları dengelemek için beslenilen voltajın durumuna göre voltajı ya yükseltir, ya da düşürür. Line interaktif topolojisinin ana avantajı, enerji dalgalanmalarında aküyü kullanmaksızın düşük ya da yüksek voltajı dengelemesidir.

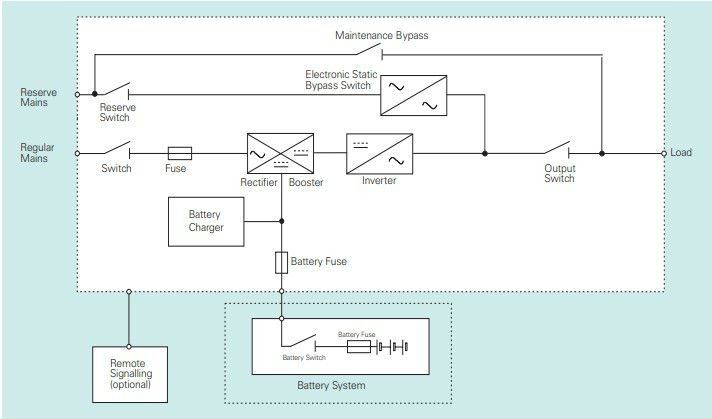

Çift çevrim topolojisi (on-line), Sayfada tanımlanan yaygın güç problemlerinin dokuzuna birden, sürekli güç koruması sağlamak sureti ile cevap vermek amacı ile tasarlanmıştır. Ana şebekeden gelen enerjideki sorunlara bakmadan sürekli olarak sabit kalitede enerji beslemesi yapar. Çıkış voltajı tamamen sırası ile önce AC’den DC’ye dönüştürülüyor, sonrasında ise DC’den AC’ye rejenere edilerek elektriksel parazitlerlerden arınmış bir besleme yapılıyor. Çift çevrim UPS’leri, akü enerjisine geçici olarak başvurulmadığı için her tür ekipmanla birlikte kullanılabilir.
